辐不辐之地铁安检

2018年06月07日 Bypetlab-an

编辑:数字PET实验室硕士  张国庆(笔名:十一郎)

我们会经常看到“家里辐射之王竟然是它!为孩子健康每个妈妈都应知道!”

“今晚12点30分——3点,极度危险的宇宙辐射贴近地球经过?”

“手机辐射致癌?辐射:臣妾做不到啊”

“没事别去拍片,放射科医生道出辐射危害到底有多大”

“八个症状证明你被辐射啦?”“基站旁边的房子你也敢买?是不是疯啦?”

“真的致癌?辐射你能抗几年”在微博和朋友圈疯狂流传,真的有这么多可怕的辐射吗?

真的有这么多可怕的辐射吗???

十一郎决定以理论为基础,以数据为支撑,这就来告诉你,辐不辐!!

第一站,从我们最为熟知的地铁安检开始。

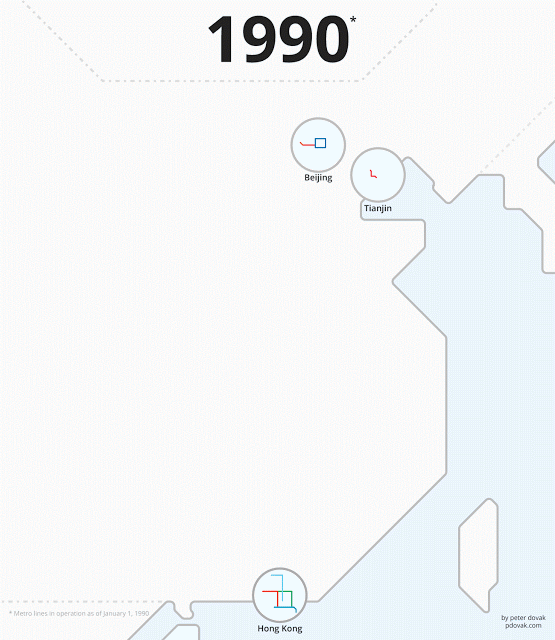

自1971年北京开通北京地铁一号线以来,中国地铁的发展规模日新月异,直接看图:

国内有34个城市开通了地铁,地铁站点接近4000个,安检机数量约5万台,安检机成为保障安全出行的重要工具,然而2018年2月却出现了如下一幕:

东莞东火车站安检的时候,安检机里竟然出现了一个人!形!物!体!

原来是一名旅客,先是将大件行李放入安检机,随后安检人员提示“请将随身小包放入安检机内”。该旅客担心随身小挎包内的钱财丢失,其竟连人带包钻入了安检机。

知乎er也按捺不住好(担)奇(心):

为了给这位网友一个答复,十一郎决定进行实地测试,用数据说话。

测试地点:苏州1号线,2号线,4号线,每条线选择数个站点。

测试时间:2018.05

测试人员:十一郎,浩克

测试工具:工程师专用包*1, 26寸拉杆箱*1,个人辐射剂量仪RadTarge-Mini*2,钢卷尺*1,手机*2

辐射剂量参照物:香蕉

没错,香蕉是有辐射的哟!香蕉因为富含K(放射性K-40自然丰度为0.0117%),科学家就拿香蕉作为辐射剂量单位(BED, Banana Equivalent Dose),一只香蕉(约150g)的辐射剂量约为0.1μSv。

由于宇宙射线以及地壳中岩石、土壤中的天然放射性元素导致的辐射被称为本底辐射,世界上大多数地区本底辐射剂量在0.02-0.3μSv/h,苏州本底平均辐射水平约为0.1μSv/h。在苏州,由于本底造成的辐射相当于每小时吃掉1根香蕉。

参考标准:《GB18871-2002 电离辐射防护与辐射源安全基本标准》中规定除自然本底外,成年辐射从业人员,连续5年平均剂量为20mSv(200,000根香蕉!!!),公众照射年有效计量1mSv(10,000根香蕉!)。

一、安检员长期呆在安检机旁边会有影响吗?

据十一郎观察,安检员一般位于安检机侧面:

(图片源自网络)

测试方法:

当行李通过安检机时,将个人辐射剂量仪RadTarge-Mini分别放在安检机上方,侧方,距离机器表面5cm,读取表面的辐射剂量率数据。

十一郎小提示:没有行李放入时,不会触发X射线哦~

所测量的13个站点中,安检机顶部及侧面的辐射剂量率约为0.1μSv/h~0.3μSv/h,扣除苏州本底辐射,按照每天8小时,每年250个工作日计算,安检机两侧工作人员每年受到的辐射剂量为0.4mSv。。

测试结论:安检人员在正常办公位置办公的时候,其所受到的辐射剂量略高于普通人所受到的本底辐射,但是远未达到国标规定的剂量限值!



二、上班族一天两次安检会有影响吗?

测试方法:

1.  将工程师专用包/28寸行李箱多次通过安检机,用RadTarge-Mini多次测量传送带两端共14个点的数据,使用Matlab软件模拟各点的分布;

2.

3. 取各点辐射剂量最大值,使用Matlab软件模拟各点的分布,白框内区域是安检机范围,单位cm;右侧彩色柱条中颜色代表各个区域辐射剂量,黄色表示剂量很高,蓝色表示剂量很低,单位μSv/h。

安检机机结构图

拉杆箱过安检,安检机周围辐射分布

双肩包过安检,安检机周围辐射分布

无论是大件行李还是小件行李过安检时,安检机外辐射以行李出入口中心为圆心成环形分布,出入口中心位置的辐射剂量较高。主要原因是行李进出的过程中,用于阻挡X射线的铅帘被推开或关闭过程中,会有部分X射线逃逸出来。但是安检机以外区域基本达到本底水平。

相比较小件行李(背包),大件行李(拉杆箱)安检过程中推开的铅帘更多,逸出的X射线更多,导致大件行李安检时,周围辐射剂量略大,瞬时剂量率最大可以达到9.5μSv/h。

假设每次放行李时间为2s,取行李时间也为2s,那么一年受到的辐射剂量为3.9μSv,相比较一年受到的本底辐射876μSv,简直就是毛毛雨!

结论:行李通过安检机时,会有射线从铅帘泄露出来。大件行李通过安检机时辐射量略高于小件行李通过安检机时的辐射,一天过两次安检机,所受辐射剂量很小,相对安全!

三、从安检机里穿过会有影响吗?

如何测量安检机内部的辐射?由于安(十)检(一)员(郎)多(没)方(有)劝(胆)阻(量),十一郎放弃了爬到安检机里面测试的想法。

百无聊赖之际,看到今天心仪已久的小姐姐发的朋友圈:

十一郎不得不祭出终极工具——祖传的手机!哦,不,是手机中的专业App——RadMay。

RadMay APP可以通过蓝牙连接至我们的RadTarge Mini,实时无线同步显示测量数据,支持用户自定义录制辐射轨迹,结合移动终端全球定位系统(GPS)提供的位置信息,将时间、位置、剂量率三位一体的测量信息永久储存,建立终身可追溯的个人辐射剂量健康档案。

不喜欢我们高音甜、中音准、低音沉的音值担当的,可以走开跳过视频,直接看结果:

W!H!A!T!200+!是十一郎的智商的两倍,好不?这个数已经是自然本底的1000倍!(一千倍!)(103倍!)(0b1111101000倍!公司码农告诉我的)。

为保证测试的准确性,我们在其他8个站点,用同样的测试方法得到如下结果:

安检机内部的辐射剂量在150-300μSv/h之间,在里面呆1min,受到的剂量为5μSv 也就是1min内受到了来自本底2天的辐射剂量!

结论:安检机内部辐射相对较大,无论是小朋友,还是大朋友,千万不要进入工作的安检机中。



四、 携带行李过安检机的正确姿势是什么?

当然,因为个体差异,辐射对人体的影响也不可一概而论,对于射线敏感的人应该以什么姿势过安检呢?

姿势一:降龙十八掌

要点:站在安检机外,气沉丹田,让真气沿手厥阴心包经到劳宫穴,发力,隔空推动行李进入安检机。

基本效果如下:

点评:将中国传统武学运用到了极致,在保证安全之余,还能强身健体,有助于提高国民素质。一天两次,保证身体倍棒,办公室病?不存在!

姿势二:钓鱼式

要点:通过鱼竿将行李吊起,然后放入安检机出入口,可参考下塔吊工作原理。

基本效果如下:

点评:AMAZING! 用鱼竿取放行李,再也不担心距离行李出入口太近了,而且将优雅的休闲运动融合到安检的安全保护中,即避免了安检机的辐射,又可以体会钓鱼的紧张刺激,简直是一举两得,完美!

姿势三:快速通过式

要点:受到辐射的时间越短,接受的辐射越少,根据小学二年级学的s=vt, 在距离一定的前提下,v越大,t 越小。

点评:天下武功,唯快不破,快到寂寞都追不上的时候,X射线是什么?



姿势四、 标准安检势

要点:从传送带起点处放置行李,并到出口处传送带末端或缓冲带上领取行李。应避免伸手进入检查仓送取行李,避免站在铅帘正对的方向。

基本效果如下:

点评:正确过安检的姿势可以保证你像安检小姐姐一样漂亮哦~~

还有其它过安检机的姿势吗?欢迎在下面留言评论!

十一郎郑重提醒:

常规情况通过安检机,其对人体造成的辐射剂量远低于规定的安全阈值,大可不必因噎废食。当然,长时间呆在安检口甚至钻进安检机的危险操作还是不可取的。

“过安检,不辐!”
